從手機到智能家居：指紋模塊軟板的應用領域解析
在了解指紋模塊軟板之前，先來簡單了解一下指紋識別模組吧~
指紋識別模組包含兩個模塊，指紋識別模塊和觸摸喚醒模塊
識別模塊：指紋識別芯片負責采集指紋信息，并將指紋圖像上傳給指紋識別算法芯
片；指紋識別算法芯片負責控制指紋識別芯片的工作狀態，完成指紋注冊、指紋刪
除、指紋匹配等工作。
觸摸喚醒模塊：用于檢測用戶觸摸動作，在系統休眠期間如果檢測到用戶觸摸指紋
識別模組，將發送觸摸喚醒信號(key_out_int)給主控 MCU。
2、為了降低系統的待機功耗，系統在休眠時，指紋識別模塊斷電不工作。觸摸喚醒模塊
常供電，正常工作，此時觸摸喚醒模塊的驅動信號打到喚醒 KEY_PAD(集成在 sensor 里)
上，進行觸摸喚醒檢測；
3、用戶觸摸 SENSOR 表面后（金屬 ring 只有裝飾作用，無功能，接地），觸摸喚醒模塊
輸出中斷信號至主控 MCU，主控 MCU 被喚醒以后，對指紋識別模塊上電，指紋識別算法
芯片完成初始化，進行指紋匹配。指紋匹配完成后，主控 MCU 控制指紋模塊斷電，隨后系
統進入休眠模式，等待下一次人手觸摸

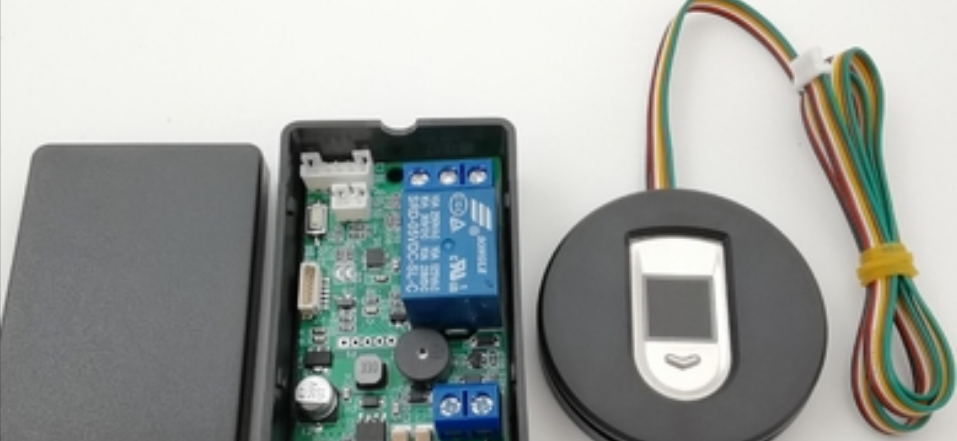

指紋模塊FPC關于指紋模塊基本概述

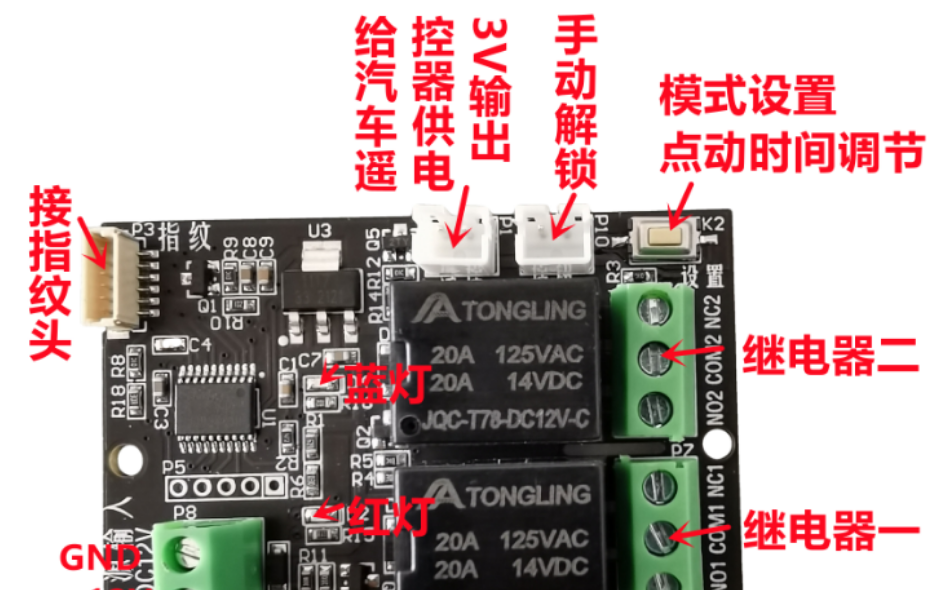

1、控制板支持12V電壓輸入，DC9V-DC15V都兼容（+為正極，-為負極）；
2.常規指紋頭標配50容量用戶，高檔金屬頭標配300容量，如需更大容量，需要聯系廠家。
3.錄制的指紋信息和設置的點動時間、繼電器模式等斷電后不會丟失。
4.低功耗待機電流50ua，適合電池長時間工作。
在數字化浪潮的推動下，指紋識別技術早已不再是科幻電影中的場景，而是真真切切地融入了我們的日常生活。而在這項技術背后，指紋模塊軟板扮演著至關重要的角色。
指紋模塊軟板如同一位幕后英雄，以其輕薄靈動、高精度、高可靠性的特點，為各種設備賦予了安全便捷的指紋識別功能。
從智能手機到智能門鎖，指紋模塊軟板的應用領域正在不斷拓展，為人們的生活帶來更多便利和安全。
1. 智能手機：解鎖支付，一指搞定
智能手機是 fingerprint 模塊軟板最早也是應用最廣泛的領域。從最初的 home 鍵指紋識別，到如今的屏下指紋識別，fingerprint 模塊軟板不斷迭代升級，為用戶帶來更便捷、更安全的解鎖和支付體驗。
便捷性： 無需記憶復雜密碼，輕輕一觸即可解鎖手機，完成支付，極大地提升了用戶體驗。
安全性： 指紋具有唯一性和不可復制性，相比傳統密碼更加安全可靠，有效保護用戶隱私和財產安全。

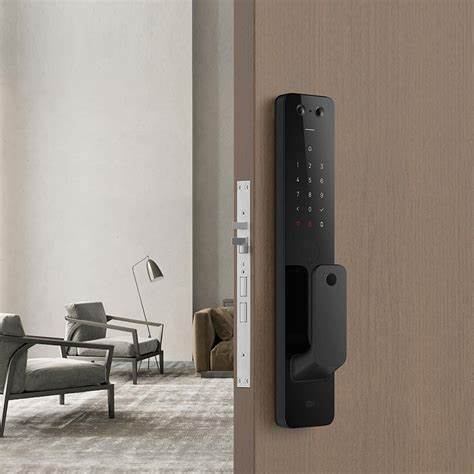

2. 智能門鎖：告別鑰匙，安全升級
智能門鎖是 fingerprint 模塊軟板另一個重要的應用領域。與傳統機械鎖相比，智能門鎖更加安全便捷，而 fingerprint 模塊軟板則為智能門鎖提供了可靠的指紋識別解決方案。
安全性： 指紋識別可以有效防止鑰匙丟失或被復制帶來的安全隱患，提升家庭安全等級。
便捷性： 無需攜帶鑰匙，輕輕一按即可開門，尤其方便老人和小孩使用。
智能化： 可與智能家居系統聯動，實現遠程開門、記錄開門信息等功能，提升生活品質。
3. 智能家居：打造安全便捷的智能生活
隨著物聯網技術的發展，fingerprint 模塊軟板也逐漸應用于更多智能家居設備中，為用戶打造更加安全便捷的智能生活體驗。
智能保險箱： 指紋識別解鎖，安全可靠，守護貴重物品。
智能門禁系統： 指紋識別進出，方便管理，提升安全性。
智能辦公設備： 指紋識別登錄，保護商業機密，提高辦公效率。
FPC廠講指紋模塊軟板作為指紋識別技術的核心部件，其應用領域正在不斷拓展，為人們的生活帶來更多便利和安全。相信隨著技術的不斷進步，指紋模塊軟板將在未來發揮更加重要的作用，為構建智慧城市、打造智能生活貢獻力量。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
