電池FPC設計難題及解決方案：打造可靠高效的柔性連接
在追求輕薄短小的電子產品時代，電池FPC（柔性印刷電路板）憑借其優異的柔韌性、可彎曲性和高密度布線能力，成為連接電池與主板的理想選擇。
電池FPC在設計過程中也面臨著一些獨特的挑戰，需要工程師們仔細考量并采取相應的解決方案。

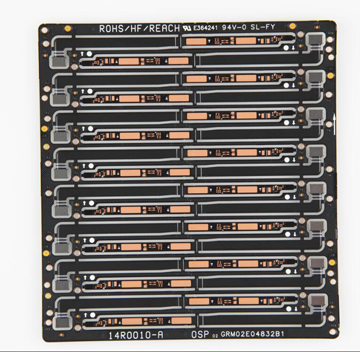

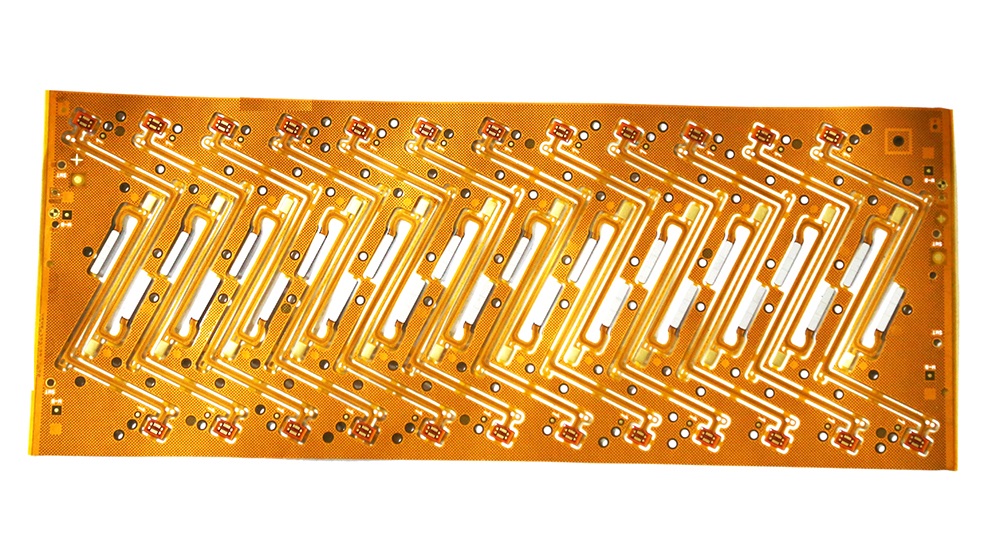

.jpg)
常見難題及解決方案

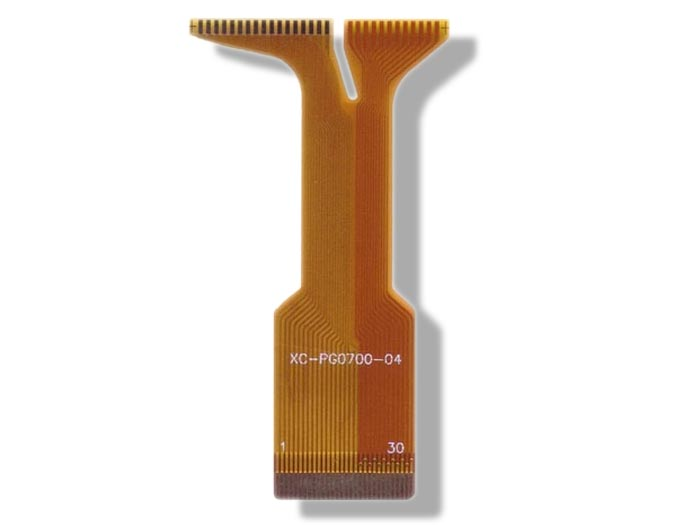

1. 機械應力與可靠性
難題： 電池FPC在設備使用過程中會經歷反復彎折、拉伸等機械應力，容易導致線路斷裂、焊點脫落等問題，影響連接可靠性。
解決方案：
優化FPC走線： 避免在彎折區域布置關鍵線路，采用圓弧走線代替直角走線，減少應力集中。
選擇合適的基材： 使用具有高抗彎折性能的基材，如聚酰亞胺（PI）或聚酯（PET）。
加強關鍵部位： 在彎折區域增加補強板或使用更厚的覆蓋膜，提高機械強度。
進行可靠性測試： 在設計階段進行嚴格的彎折、拉伸等可靠性測試，確保FPC滿足使用壽命要求。
2. 電氣性能與信號完整性
難題： 電池FPC需要傳輸大電流，同時還要保證信號傳輸的完整性，避免電磁干擾（EMI）和信號衰減。
解決方案：
合理設計線寬和線距： 根據電流大小選擇合適的線寬，保證足夠的載流能力；控制線距，避免信號串擾。
使用屏蔽層： 在FPC中添加接地層或屏蔽層，有效抑制電磁干擾。
優化阻抗匹配： 控制FPC的阻抗，使其與連接器、芯片等器件的阻抗匹配，減少信號反射和衰減。
進行信號完整性仿真： 利用仿真軟件對FPC的信號完整性進行分析和優化，確保信號傳輸質量。
3. 熱管理與散熱
難題： 電池在工作過程中會產生熱量，而FPC的柔性基材導熱性較差，容易導致熱量積聚，影響電池性能和壽命。
解決方案：
電池軟板優化布局： 將發熱元件布置在散熱條件較好的位置，避免熱量集中。
使用導熱材料： 在FPC與電池之間添加導熱硅膠墊等材料，提高熱傳導效率。
設計散熱結構： 在FPC上設計散熱孔或散熱片，增加散熱面積。
進行熱仿真分析： 利用仿真軟件對FPC的熱分布進行分析，優化散熱設計。
4. 裝配與可制造性
難題： 電池FPC的形狀復雜，裝配精度要求高，同時還要考慮生產工藝的限制，確?？芍圃煨?。
解決方案：
簡化FPC結構： 在滿足功能需求的前提下，盡量簡化FPC結構，降低裝配難度。
設計合理的定位孔和裝配基準： 方便FPC的定位和裝配，提高裝配精度。
與制造商充分溝通： 了解生產工藝的限制，在設計階段就考慮可制造性，避免后期修改。
軟板廠的電池FPC設計是一個復雜的系統工程，需要綜合考慮機械、電氣、熱管理、裝配等多個方面的因素。通過深入了解常見難題并采取有效的解決方案，工程師們可以設計出可靠、高效、易于制造的電池FPC，為電子產品的性能提升和功能創新提供有力支撐。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
