指紋識別模組，如何借指紋模塊FPC創新實現性能飛躍？
指紋識別模組

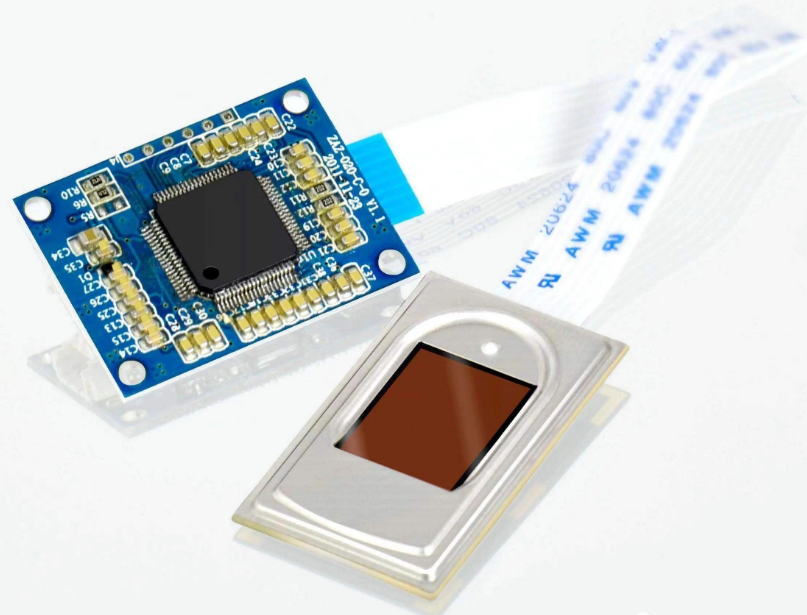

指紋識別模組是利用人類指紋的唯一性，通過采集指紋圖像進行比對來識別身份的一種技術。它需要先采集指紋并對指紋進行DSP圖像處理從而生成細節清晰的指紋圖像來進行對比給出結果，其核心部件還是內嵌的指紋識別芯片，主要通過指紋識別芯片來實現指紋圖像采集、特征提取、指紋對比等。目前指紋識別技術不僅廣泛應用于銀行、社保、電商和安防等領域，而且越來越多的手機、筆記本電腦、智能家居和汽車也推出指紋識別功能，既滿足了安全性的需求，也讓使用更加便捷。
指紋識別模組結構組成

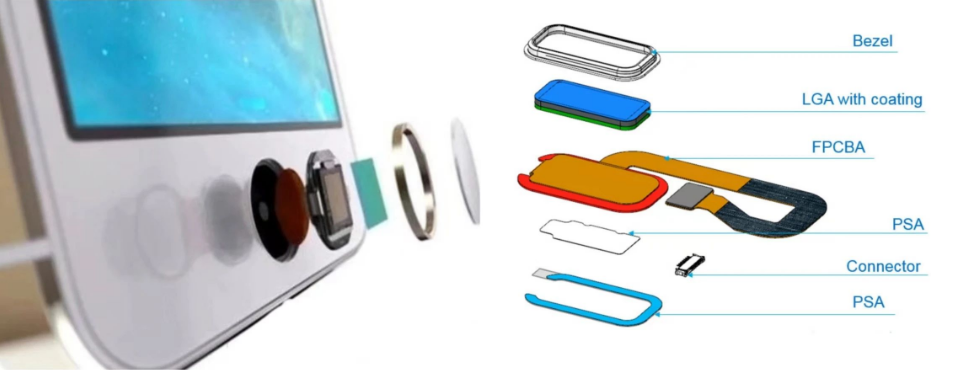

一般來說，一個模組會由（自上而下）Bezel、coating、Chip、FPCBA、PSA，這幾部分組成。
1、Bezel 外圈的范圍比較廣泛，在如iPhone上，外圈是信號增強或觸發器，但是對于大部分的正面和背面的模組，外圈只不過是一些倒角或者裝飾環，用來過渡或者結構需要。
2、Coating材料為酯類的 PU 或UV 型高硬度混合體或復合體涂料;可根據客戶 ID 進行不同配色。
3、Chip 傳感器和芯片這部分是產業鏈的核心部件，可以把封裝方式分成BGA和LGA，這兩種方式都各有自己的優缺點。但有趣的是，除了Synaptics采用了BGA封裝形式，其他如敦泰/匯頂/思立微等主流廠商都采用了LGA封裝形式。
4、FPC 柔性印刷電路板，承載指紋芯片和 Ring 環的主要組件，通過印刷導電線路和連接器連接 Host 端，需具備高強度耐彎折性。
指紋模塊 FPC 通常由柔性基材、銅箔線路以及覆蓋膜構成。其最顯著的特性便是出色的柔性，這使得它能夠靈活適應各種復雜的安裝環境。無論是在狹小的手機內部空間，還是在需要頻繁彎折的智能穿戴設備中，FPC 都能輕松應對，可彎曲、折疊的特性為電子產品的小型化、集成化設計提供了極大便利。同時，FPC 所選用的柔性基材具備良好的電氣絕緣性能與機械強度，在保障信號穩定傳輸的同時，能夠承受一定程度的外力拉扯與彎折，確保在長期使用過程中不會出現線路斷裂、信號中斷等問題。?
功能優勢?
精準信號傳輸?
指紋模塊軟板的首要任務，是將指紋傳感器采集到的指紋信號準確無誤地傳輸至處理芯片。指紋識別過程對信號的準確性與快速響應要求極高，FPC 通過精密設計的銅箔線路，能夠最大限度地降低信號傳輸損耗與干擾，保證指紋圖像數據在傳輸過程中的完整性與準確性，從而為指紋識別算法提供高質量的數據基礎，實現快速且精準的指紋識別，讓用戶能夠在瞬間完成解鎖操作。?
高穩定性?
在實際應用場景中，電子設備往往處于復雜的電磁環境中，各種電子元件產生的電磁干擾可能會影響指紋識別系統的穩定性。指紋模塊 FPC 具備優秀的抗干擾能力，通過合理的線路布局、屏蔽設計以及選用抗干擾性能強的材料，有效抵御外界電磁干擾，確保在復雜電磁環境下，指紋識別系統依然能夠穩定工作，為用戶提供可靠的安全保障。無論是在信號繁雜的商場，還是在電子設備眾多的辦公室，搭載指紋模塊 FPC 的設備都能穩定地進行指紋識別。?
助力輕薄設計?
隨著消費者對電子產品輕薄化的追求愈發強烈，指紋模塊 FPC 輕薄的特點契合了這一發展趨勢。相較于傳統的剛性線路板，FPC 的使用能夠顯著減小電子設備的整體厚度和重量。以智能手機為例，FPC 的應用使得指紋識別模塊能夠更巧妙地集成在手機內部，在不增加過多體積與重量的前提下，實現了安全便捷的指紋解鎖功能，為打造更輕薄、更時尚的手機外觀做出了貢獻 。?
柔性線路板廠講隨著科技的不斷進步，指紋識別技術將持續升級，對指紋模塊 FPC 的性能也將提出更高要求。未來，FPC 有望在進一步提升信號傳輸速度與穩定性的同時，實現更小尺寸、更高集成度的設計，為更多領域的智能化發展注入新的活力 。?
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
