解讀指紋模塊軟板：高精度識別背后的柔性技術
在當今科技飛速發展的時代，指紋識別技術已廣泛應用于各類電子設備，從智能手機到智能門鎖，它為我們的生活帶來了便捷與安全。而在這高精度的指紋識別背后，指紋模塊軟板發揮著至關重要的作用。接下來，我們就深入了解一下這種神奇的柔性技術。
指紋識別模組包含兩個模塊，指紋識別模塊和觸摸喚醒模塊
識別模塊：指紋識別芯片負責采集指紋信息，并將指紋圖像上傳給指紋識別算法芯
片；指紋識別算法芯片負責控制指紋識別芯片的工作狀態，完成指紋注冊、指紋刪
除、指紋匹配等工作。
觸摸喚醒模塊：用于檢測用戶觸摸動作，在系統休眠期間如果檢測到用戶觸摸指紋識別模組，將發送觸摸喚醒信號(key_out_int)給主控 MCU。
指紋模塊軟板的結構與原理

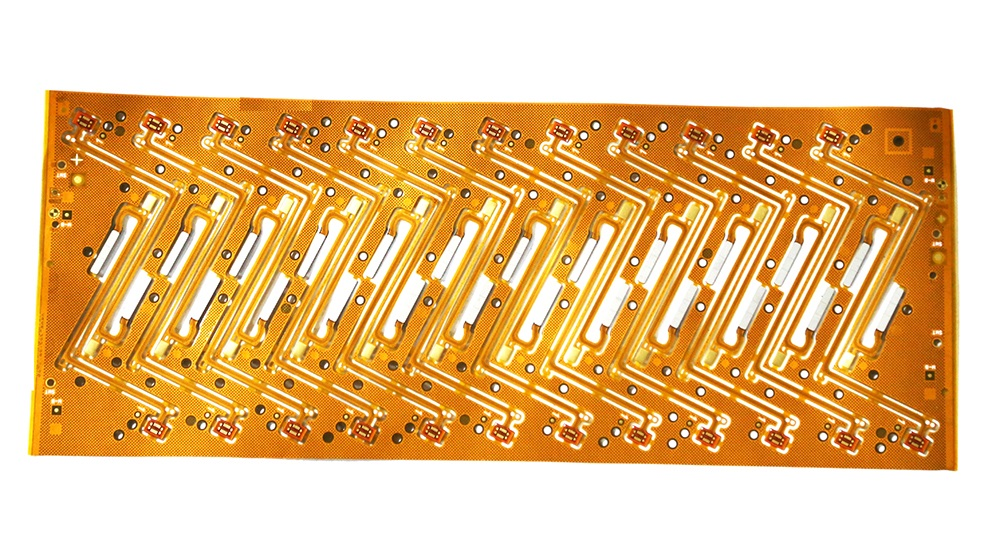

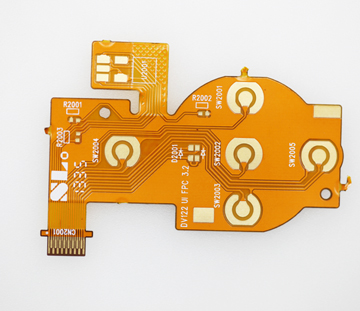

指紋模塊軟板，即柔性電路板（FPC）在指紋識別模塊中的應用。它主要由絕緣基材、導電線路和覆蓋層組成。絕緣基材通常采用聚酰亞胺（PI）等柔性材料，具有良好的柔韌性和耐高溫性能，能夠在各種復雜的環境下保持穩定的工作狀態。
其工作原理基于電容式指紋識別技術。軟板上的導電線路構成了電容陣列，當手指按壓在指紋識別區域時，由于指紋的紋路高低不同，與軟板上的電容陣列之間的距離也會有所差異，從而導致電容值的變化。通過檢測這些電容值的變化，就可以獲取指紋的紋路信息，進而實現高精度的指紋識別。
柔性技術助力高精度識別
柔性帶來的高適應性：指紋模塊軟板的柔性特點使其能夠適應各種復雜的形狀和空間。在智能手機等小型電子設備中，內部空間有限且結構復雜，傳統的剛性電路板難以滿足設計需求。
指紋模塊FPC可以隨意彎曲、折疊，能夠緊密貼合設備的內部結構，充分利用有限的空間，同時保證了指紋識別模塊的正常工作。這種高適應性使得指紋識別技術能夠更廣泛地應用于各種不同類型的電子設備中。
精細線路提升識別精度：與普通電路板相比，指紋模塊軟板能夠實現更精細的線路布局。其線路寬度可以做到幾十微米甚至更小，這使得在有限的空間內可以布置更多的電容傳感器，從而提高了指紋識別的分辨率和精度。更精細的線路還可以減少信號傳輸的干擾，確保指紋識別的準確性和穩定性。
多層結構增強功能集成：指紋模塊軟板通常采用多層結構設計。通過在不同的層上布置不同的電路和功能模塊，可以實現更多的功能集成。例如，在一層上布置電容傳感器陣列，在另一層上布置信號處理電路，這樣可以大大提高指紋識別模塊的性能和效率。多層結構還可以有效地減少電路板的體積，進一步滿足電子設備小型化的需求。
FPC廠知曉隨著科技的不斷進步，指紋模塊軟板也將不斷發展和創新。未來，它將朝著更高精度、更輕薄化、更低功耗的方向發展。同時，與其他先進技術的融合也將成為一個重要的趨勢，例如與人工智能技術的結合，可以進一步提高指紋識別的準確率和安全性；與 5G 技術的結合，可以實現更快速的指紋識別和數據傳輸。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
