    柔性線路板布線中該做和不該做的事情

    文章來源:作者: 查看手機網址
    掃一掃!
    掃一掃!
    人氣:619發布日期:2024-12-04 08:58【

    柔性線路板布線是在可彎曲的基材上進行電路設計與布局,其具有高度的靈活性,能適應各種復雜的形狀和空間需求。通過精心規劃的布線,可以實現信號的穩定傳輸,同時滿足電子產品小型化、輕薄化及可穿戴等發展趨勢的要求。柔性線路板布線技術不斷創新,在消費電子、醫療設備、汽車電子等領域發揮著越來越重要的作用。



    柔性電路中會遇到很多材料的弱點。從相對較高z軸膨脹系數的粘合劑,到低粘度的PI襯底覆銅,到銅的硬化和疲勞。下面陳述的該做和不該做,將會很大程度上彌補上述不足。

    保持柔性板的柔韌性

    要事先根據需要確定柔性電路柔韌度,這是顯而易見,但還是要再次強調。如果柔性電路部分只打算在裝配過程中折疊,然后裝在一個固定的位置,比如,安裝在一個手持式超聲設備中,那么我們在選擇信號的層數和銅皮類型(RA或ED)上,會有很大的自由度。另一種情況,如果柔性電路部分要不斷移動、彎曲或旋轉,那么就應該減少層數,并選擇無膠材料。

    可以使用IPC-2223B公式(公式1表示單面,公式2表示雙面,等等),根據銅的允許變形程度和其他材料特性,來確定最小允許彎曲半徑部分。


    T這個例子的公式是針對單面柔性板的,我們根據實際使用狀況來選擇EB,對于很少彎曲應用的選擇16%,靈活安裝的應用使用10%,動態的柔性設計使用0.3%(來源:IPC-2223B,2008,http://www.ipc.org/TOC/IPC-2223B.pdf)。動態是指產品使用過程中的持續的彎曲和旋轉,例如:移動DVD播放機中的TFT面板連接。

    不要在拐角處彎曲

    通常我們建議要保持柔性電路的銅皮走線沿著垂直方向彎曲。但有時做不到,那么請盡量減少彎曲幅度和頻率,也可根據機械設計要求使用錐形彎曲。

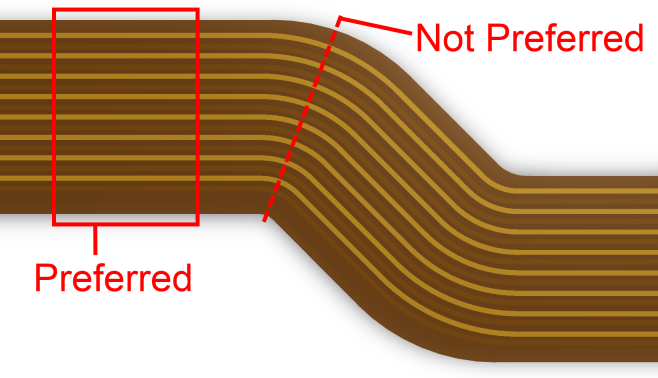

    圖1:首選的彎曲位置。



    使用弧形走線

    正如上面圖1所示,最好避免使用突兀的直角或者硬直的45°角走線,而是使用弧角走線模式。這樣可以在彎曲過程中,減少銅皮的應力。

    不要突然改變走線的寬度

    軟板走線鏈接到焊盤時,特別是整理排列的柔性電路終端(如下圖所示),將會形成一個薄弱的著力點,隨著時間的推移銅皮很容易老化。除非使用加強板或者應用過程中不會彎折,否則建議采用如下的逐漸變窄的接線方式(提示:在柔性電路板中對于焊盤和過孔進行淚滴處理?。?/p>

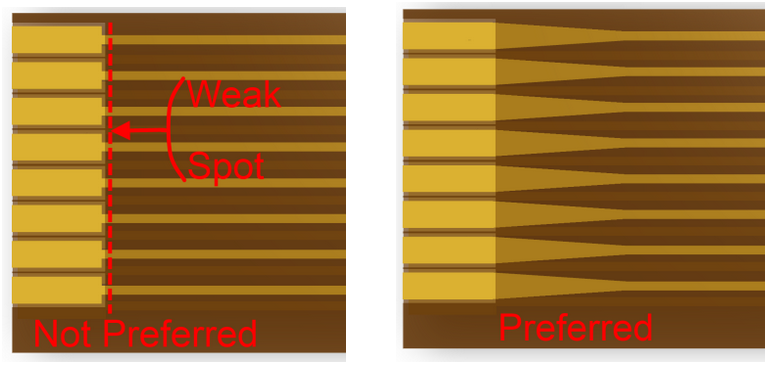

    圖2:走線線寬的突變或者連接到焊盤會造成薄弱著力點。

    使用多邊形

    有時,在柔性板上放置電源或者地平面是非常有必要的。如果不介意顯著降低靈活性以及可能會使銅皮褶皺,你可以選擇使用實心銅。一般來說,為了保持高度的靈活性最好使用陰影多邊形敷銅。
    提到這一點,傳統的陰影多邊形會在0°、90°和45°角的方向存在多余的銅皮加強。更優化的模式是六角形方式。使用負片層和陣列的六角焊盤就可以解決這個問題,使用復制和粘貼的方法可以更快速地建立陰影多邊形。

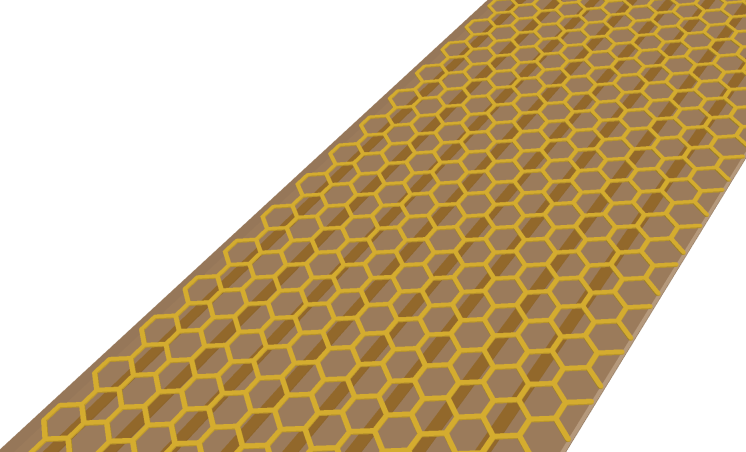

    圖3:使用六邊形敷銅可以均勻平衡三個角度的應力

    為焊盤提供加固

    FPC由于采用了低粘性的粘合劑(相對于FR-4),柔性電路上的銅更容易從聚酰亞胺基板上脫離。所以給裸露的銅皮提供加固尤為重要。涂鍍的通孔為2個柔性層提供了恰當的錨定,所以使用過孔是非常好加固方式。正因如此(提供了z軸的擴展),許多加工廠建議在軟硬結合板和柔性電路上添加深度達1.5密耳的涂鍍通孔。表面貼裝的焊盤和非涂鍍的通孔焊盤本身沒有加固措施,所以需要額外的加固來防止脫離。

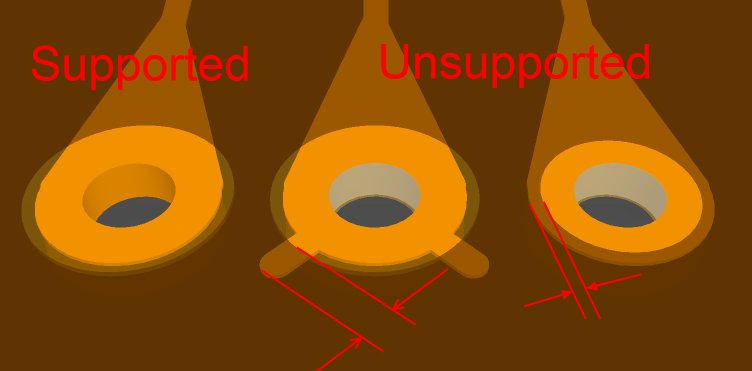

    圖4:柔性電路的焊盤加固方式,涂鍍、增加錨定、減少覆蓋膜的開口
    參照圖4, 第二個選項適合有膠型覆蓋層,第三個選項適合無膠型覆蓋層。使用粘合劑的保護膜,會出現“溢膠”的現象,所以焊盤與開孔之間的縫隙必須足夠大,以保障優良的助焊成形。

    SMT元件焊盤是最脆弱的,尤其柔性電路會在元件的剛性引腳和焊盤下彎曲。圖5和圖6顯示了如何使用覆蓋層在焊盤的兩端加固焊盤。做到這一點,柔性板上的焊盤必須要比典型的剛性板上的焊盤大一些。在看圖6的對比,柔性板上安裝元件的SMD焊盤。這會顯著降低了柔性電路元件的安裝密度,但與剛性電路相比,柔性電路的密度本來就不能太高。

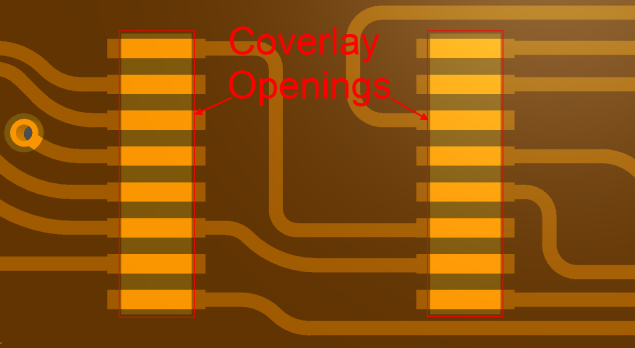

    圖5:SOW封裝的覆蓋膜開口,顯示出它在每個焊墊兩端的加固。

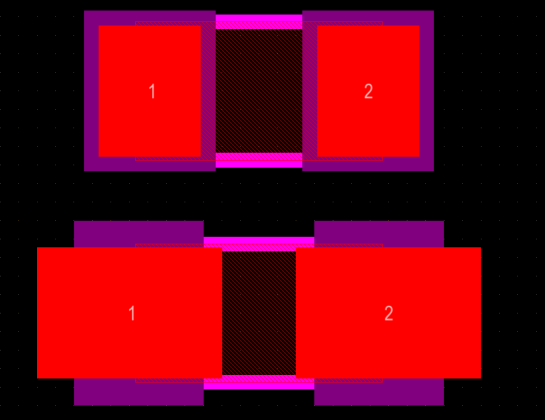

    圖6:調整焊盤尺寸和覆蓋層的開孔。上面是典型的0603封裝形式,下面是為了使用覆蓋層加固修改的封裝形式。

    保持雙面柔性

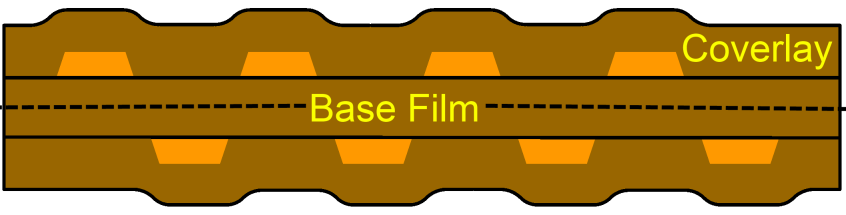

    對于動態的雙面柔性電路,盡量避免在同一方向放置走線,而是需要把(圖7)它們錯開,使銅皮走線均勻分布(圖8)。

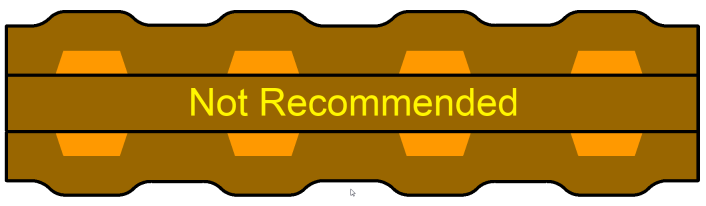

    圖7:不推薦的相鄰層銅皮走線。


    圖8:首選交錯式的相鄰層銅皮走線。

    現在你應該對于如何設計柔性電路,來達到最佳的產量和最高可靠性的產品,已經有了一些想法。但還要注意在成本、性能和可靠性之間找到合適的平衡點。
