柔性電路板模具設計
作為柔性電路板（也稱FPC）后段工站中非常重要的工站，沖型工站顯得猶為重要而模具更是舉足輕重，因模具設計、制造不合理的情況時常發生，從而影響質量、影響進展、影響交期。

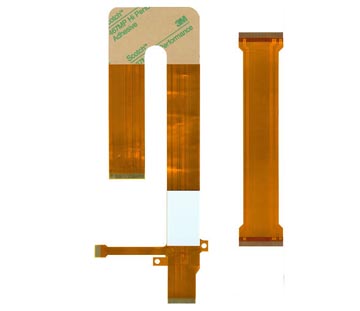

.jpg)
柔性電路板模具設計應留意以下幾點:
①模具鋼材的選用
②模具廠制造工藝水平
③模具的結構設計
④模具穴數的多少
⑤模具定位PIN的布局
⑥模具的預漲預縮
1. 模具鋼材的選用
目前市場鋼材很多，國產的，進口的品種繁復，但大部分廠家都運用進口的。
2. 模具廠制作工藝
普通反映效果都較好，作為FPC模具選用肯定是優質模具專用鋼材，要求硬度較高，淬透性好，線切割應力小，因為FPC要求的形狀精度和方位精度要求都很高，所以對模具的自身的加工工藝提出的高要求，一般來講都要求慢走絲進行線切割，線切割的質量是影響模具運用效果的重要因素之一，這跟機器的等級和工人的技能水平密切相關， 而模具的組立過程則是工藝過程后段要點，相當要害。而一起還應該考慮的是熱處理時模具公模，母模要求相差8-10度，便于修模。
3. 模具結構設計
模具結構設計是五金沖模中比較簡單的，分落料型，面出型，關于沖蓋膜，熱固膠膜，沖電鍍線，PI及FR4等加強片時用落料型，因為這些物料都不易變形，并且功率也較高；關于外形為了確保不變形，再加上往往都有組織孔，都選用面出型；另外不銹鋼補強片因為采取落料會引起變形所以都選用面出型的。
4. 模具穴數的多少
為了達到產能，功率穴道當然越多越好，但由受到沖床渠道巨細限制及模具穩定性的影響及FPC基材自身安定性的影響，產品形狀導致的排版數量，一起還要考慮到模具成本及結構是否合理，關于公役要求高的產品,一般來講FPC模具一出一，一出二比較常見。
5. 模具定位PIN的布局
定位PIN的效果起到定位待沖產品。 沖壓模具要求受力要平衡，FPC模具也不破例，模具外形應該盡量開在模具中間，所以定位PIN的方位也應該盡量分布在產品的周圍。但一起也要考慮到產品自身要求的當地，比如手指及中心距公役要求特別要求嚴格的當地，定位PIN盡量接近。
6. 模具的預漲預縮
關于產品公役要求高的當地，特別是金手指，假如要求在+/-0.05MM，因為模具很難達到此公役，就需要對模具作技能處理，且考慮到模具運用必定程度后會磨損，對模具手指部分進行單邊預縮0.02，要求模具加工廠在加工時就預縮2條，經過技能處理后不良，僅手指不良率只到1%左右,假如不技能處理有10%以上的不良。
