進行指紋模塊 FPC 焊接時，需留意哪些重要注意事項？
在電子產品制造中，指紋模塊 FPC（柔性印刷電路板）的焊接質量直接影響著指紋識別功能的穩定性與可靠性。為確保焊接工作順利開展并達到理想效果，以下這些重要注意事項不容忽視。?
?
.png)
指紋模塊 FPC焊接前，對 FPC 和焊接設備的準備工作至關重要。首先，仔細檢查 FPC 的外觀，確保無彎折、破損、線路腐蝕等缺陷。FPC 材質柔軟，在運輸和存儲過程中易受損，細微的線路斷裂或絕緣層破損都可能導致焊接后功能異常。同時，要依據 FPC 的材質、線路寬度以及焊點大小，精準調試焊接設備參數，如烙鐵溫度、焊接時間、焊接壓力等。不同類型的 FPC 對焊接溫度要求各異，過高溫度會使 FPC 線路熔斷、基材變形，過低則無法保證焊料充分融化，影響焊接強度。?
指紋模塊軟板焊接過程中，操作手法和環境因素需重點關注。在拿取 FPC 時，務必佩戴防靜電手套，因為人體靜電可能瞬間擊穿 FPC 上的電子元件，造成不可逆的損壞。將 FPC 放置在焊接平臺上時，要確保其位置準確、固定牢固，避免焊接過程中發生位移，導致焊點偏移。焊接時，烙鐵頭應與 FPC 保持適當角度，一般以 45° 為宜，這樣能使熱量均勻傳遞至焊點，同時避免烙鐵頭刮傷 FPC 表面。焊接動作要迅速且精準，在保證焊料充分融化并浸潤焊點的前提下，盡量縮短焊接時間，防止 FPC 長時間受熱。此外，焊接環境的濕度和潔凈度也不容忽視。高濕度環境可能使焊料氧化，影響焊接質量；而灰塵、雜質等異物若落在焊點或 FPC 表面，會導致短路或接觸不良。所以，焊接區域應保持干燥、清潔，最好配備除濕設備和空氣凈化裝置。?
軟板焊接完成后，對焊點進行全面檢測必不可少。首先進行外觀檢查，合格的焊點應呈現光亮、飽滿的狀態，無虛焊、短路、焊料堆積等現象。借助放大鏡或顯微鏡，仔細觀察焊點細節，查看是否存在微小的裂縫或氣孔。隨后，使用專業的電氣檢測設備，如萬用表、導通測試儀等，檢測 FPC 線路的導通性和絕緣電阻。確保各線路間無短路，且絕緣電阻符合產品設計要求。若在檢測中發現問題，需謹慎進行返工處理，避免過度焊接對 FPC 造成二次損傷。?
柔性PCB廠進行指紋模塊 FPC 焊接時，從焊接前的細致準備，到焊接過程中的規范操作以及焊接后的嚴格檢測，每一個環節的注意事項都緊密關聯，共同保障著焊接質量，進而為指紋識別功能的穩定運行奠定堅實基礎。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：單面有膠電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試

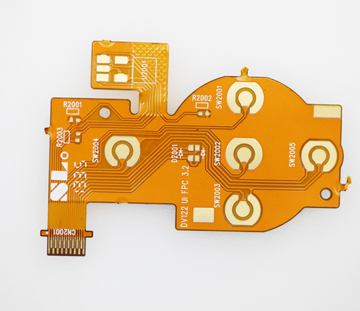

醫療按鍵軟板
-
-
