柔性電路板成品品質檢驗
柔性電路板檢查測試
最普遍的三個檢查步驟就是，電氣測試、AOI光學自動檢查、目視檢驗。
柔性電路板電氣測試

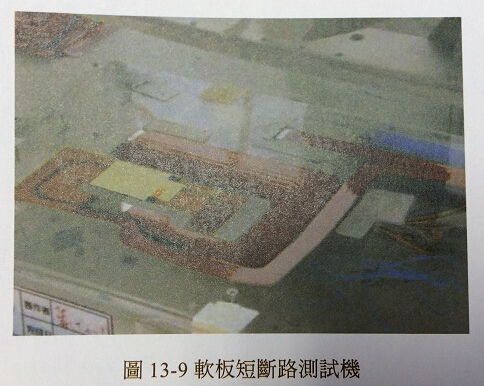

電氣測試的設備非常多樣化，但是一般的討論主要分為測試控制的部分以及測試治具兩者。測試設備經過點對點的測試程序，利用電阻值與電壓測試的方式，將短斷路的現象篩選出來。一般的測試機提供不同測試電壓的能力，同樣也有測試不同電阻的能力，但是設備的極限值為何就是差別的所在。圖13-9是柔性電路板的電測機臺。
一般的柔性電路板測試機關鍵考慮項目如下：
1.電流設定檢查短路的能力
2.電壓設定檢查斷路的能力
3.程式能力與自動化的程度
4.電阻的量測能力
5.二極體的測試能力
6.測試時間的長短
7.電容、電感的測試能力
另外一個電氣測試的重點就是測試治具的部分，典型的測試治具包含了測試床臺以及一些安置在適當位置的彈性測試端子探針。這些探針可以因應不同的面積與需求而采用不同的型式，而壓床的型式則是要讓柔性電路板與探針間穩定的接觸。對于一些小量的產品，也可以考慮使用飛針的系統進行測試。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：單面有膠電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試
醫療按鍵軟板
-
-
型 號：RS01C00227A
層 數：1
板 厚：0.1mm
材 料：單面無膠電解材料
銅 厚：1/2 OZ
特 點：白油，貼鋼片
表面處理: 沉金2微英寸
最小線寬/線距：0.2mm/0.4mm
