電池 FPC 焊接難題如何攻克？

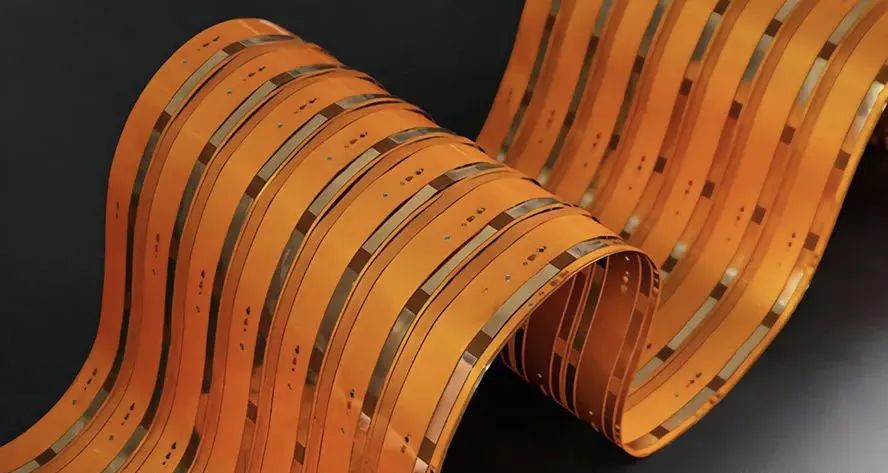

在動力電池的應用領域，FPC（柔性電路板）在 pack 環節替換傳統線束，對電池包信息采集意義重大。隨著對動力電池能量密度提升及輕量化的迫切需求，
FPC 的市場前景愈發廣闊，其具備布局規整、結構緊湊、高度集成、超薄超柔、輕量化等優勢，能有效監控電芯電壓與溫度，保護動力電池。但在電池 FPC 焊接時，卻面臨著諸多棘手難題。
.jpg)
在動力電池模組 FPC 焊接中，常用的焊接材料有鎳、銅鍍鎳，主要是鎳鋁焊接，這一過程極易出現虛焊、焊穿、爆點、焊偏等問題。首先，異種金屬熔點不同，低熔點材料熔化時，高熔點材料仍為固態，已熔化材料易滲入過熱區晶界，造成低熔點材料流失、合金元素燒損蒸發，焊縫化學成分改變，力學性能難以把控。其次，異種金屬線膨脹系數不同，熔池結晶時會產生較大焊接應力與變形，焊縫兩側應力狀態不同，易致焊縫及熱影響區產生裂紋，甚至使焊縫金屬與母材剝離。再者，材料熱導率和比熱容不同，會讓焊縫金屬結晶條件變差，晶粒粗大，影響難熔金屬的潤濕性能。同時，異種金屬焊接易產生金屬間化合物，發生組織變化，導致焊接接頭力學性能下降，熱影響區易產生裂紋。而且，材料的線膨脹系數、熱導率和比熱容等熱物性參數隨溫度變化，使得激光焊接過程更為復雜。
針對這些難題，行業內積極探索解決方案。

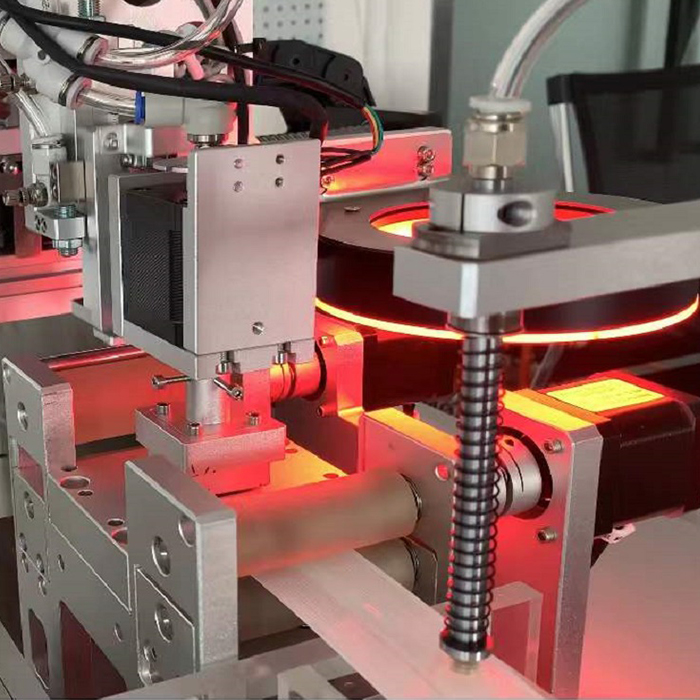

電池 FPC焊接時，單模激光器較易達到金屬材料熔化閾值，多模激光器則需增加輸入能量，易造成材料燒蝕及金屬間化合物產生，焊接效果欠佳。UW 動力電池模組 FPC 激光焊接解決方案，其工藝流程為人工上 FPC→視覺 CCD 焊接定位 (雙工位)→焊后外觀 CCD 檢測→壓降測試→NTC 測試→NG 下線。此鎳片焊接自動線核心配置包括自制激光器、CCD 視覺定位、高精測試儀及 NTC 專用測試盒，實現自動焊接、檢測、壓緊測試和 NTC 測試，將傳統線下性能測試融入焊接產線，整線效率達 15s/pcs，焊接站和 NTC 測試均為雙工位設計，還能自動下線 NG 產品，有效解決行業痛點。
.jpg)
此外，還有其他新技術可用于 FPC 焊接。
電池軟板激光焊接技術通過高能激光束局部加熱熔化焊料實現連接，精度高、熱影響小，自動化程度適合大規模生產；超聲波焊接利用高頻聲波使塑料變形熔化，無需額外焊料，能實現快速可靠的微型焊接；選擇性焊接針對特定區域焊接，可減少熱損傷，保證 FPC 完整與正常功能 。在焊接 FPC 時，還需注意控制環境溫度和濕度，防止靜電損傷與吸濕導致的焊接問題；選擇高質量焊料和基板材料，優化焊接溫度、時間、壓力等參數；采用 X 射線檢測、自動光學檢測（AOI）等先進檢測技術，確保焊點達標，從而有效攻克電池 FPC 焊接難題。
.png)
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
