FPC補強：提升柔性線路板耐用性的關鍵工藝

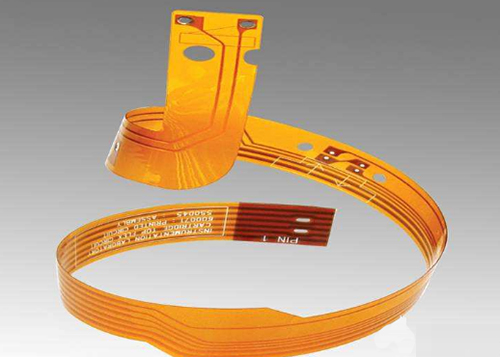

FPC（柔性電路板）因其輕薄短小、可彎曲的特性，在現代電子產品中得到了廣泛應用。然而，由于其機械強度較低，在使用過程中容易產生折痕、傷痕等問題。因此，FPC 補強工藝應運而生，通過增加特定區域的厚度和剛性，以提高 FPC 的耐用性和穩定性。
FPC 補強的目的與原理
FPC（柔性電路板） 因其輕薄、可彎曲的特性被廣泛應用于各種電子設備中。然而，FPC 的柔韌性也帶來了強度不足的問題，容易在連接處或受力部位發生斷裂。FPC 補強 就是為了解決這一問題而采取的措施。
FPC 補強的目的：
增強機械強度： 提高 FPC 在連接器、元器件安裝位置等受力部位的抗拉、抗彎和抗撕裂能力，防止斷裂。
提高尺寸穩定性： 減少 FPC 在加工和使用過程中因溫度、濕度等因素引起的變形，保證其尺寸精度。
改善散熱性能： 部分補強材料具有良好的導熱性，可以幫助 FPC 上的元器件散熱。
方便組裝和焊接： 為 FPC 提供支撐，使其更容易進行組裝和焊接操作。
軟板補強的原理：
FPC補強通常是在 FPC 的特定位置粘貼補強材料，利用補強材料的機械性能來增強 FPC 的強度。常用的補強材料包括：
PI（聚酰亞胺）補強板： 具有良好的耐熱性、絕緣性和機械強度。
FR4 補強板： 成本較低，機械強度較好，但柔韌性不如 PI 補強板。
不銹鋼補強片： 具有極高的機械強度，常用于需要承受較大拉力的場合。
常見的 FPC 補強材料

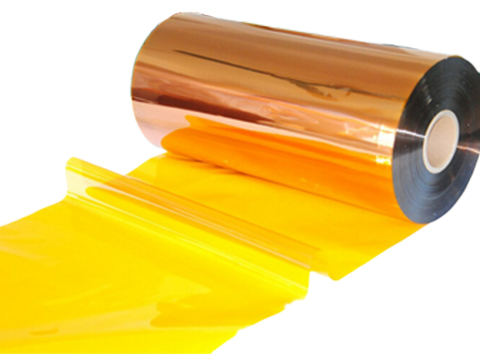

1.聚酰亞胺（PI） ：PI 是一種高性能工程塑料，具有優異的耐熱性、機械強度和電絕緣性能。它廣泛應用于航空航天、微電子等領域。PI 補強公差可控制在 +/-0.03mm，精度高，耐高溫（130℃ -280℃），是 FPC 補強中常用的材料之一。例如，在智能手機的攝像頭模組中，FPC 需要頻繁彎曲和拉伸，使用 PI 補強可以有效防止 FPC 在使用過程中出現折痕和斷裂，提高攝像頭的穩定性和使用壽命。
2.FR4補強 ：FR4 主要由玻璃纖維布和環氧樹脂膠組成，具有良好的機械性能、尺寸穩定性和抗沖擊性。如果厚度小于 0.1mm，公差可以控制在 +/-0.05mm；如果厚度大于 1.0mm，則公差為 +/-0.1mm。FR4 補強常用于需要額外剛性和強度的應用場合。比如，在平板電腦的觸控屏連接部分，由于需要承受較大的壓力和摩擦，采用 FR4 補強可以顯著提高 FPC 的耐用性和可靠性。
3.鋼片補強 ：鋼片補強主要指 303 不銹鋼補強，具有高機械強度和支撐強度，但需要手工組裝，過程復雜且成本較高。鋼片補強通常用于特定的工業和軍事應用。例如，在工業機器人中，一些關鍵部位的 FPC 需要承受較大的機械負荷，使用鋼片補強可以確保 FPC 在惡劣環境下的穩定性和安全性。
4.環氧樹脂 ：環氧樹脂通常作為補強板的粘合層材料，也可以用于制成補強板本身。它具有良好的機械性能和耐化學性，但其熱性能相對較低。在一些醫療設備中，FPC 需要具備良好的生物相容性和耐化學腐蝕性能，環氧樹脂補強可以滿足這些特殊要求。
5.聚酯（PET） ：PET 材料成本較低，具有良好的機械強度和耐化學性。雖然其耐熱性不如聚酰亞胺，但在對溫度要求不高的應用中，聚酯仍是常用的補強材料。例如，在智能手環等可穿戴設備中，FPC 的使用環境相對溫和，使用 PET 補強可以降低成本的同時，保證產品的性能。
柔性線路板（FPC）補強不僅能夠解決 FPC 自身強度不足的問題，更能顯著提升最終產品的性能和可靠性?？偠灾?，FPC 補強是提升產品性能和可靠性的關鍵環節，對電子產品的小型化、輕量化和高性能化發展具有重要意義。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
