探秘電池 FPC：解鎖新能源便攜設備的電力密碼
在當今科技飛速發展的時代，新能源便攜設備如智能手機、平板電腦、智能穿戴設備等已經成為人們生活中不可或缺的一部分。這些設備的便捷性和功能性依賴于穩定而高效的電力供應，而其中隱藏著一個關鍵的部件 —— 電池柔性印刷電路板（FPC），它宛如一把神秘的鑰匙，悄然解鎖著新能源便攜設備的電力密碼。
電池 FPC，作為一種特殊的柔性電路板，承擔著連接電池與設備中各個電子元件的重要使命。它的出現，打破了傳統剛性電路板在空間利用和形狀適配方面的局限。在新能源便攜設備日益追求輕薄化、小型化和多功能化的趨勢下，電池 FPC 以其卓越的柔韌性和輕薄特性脫穎而出。

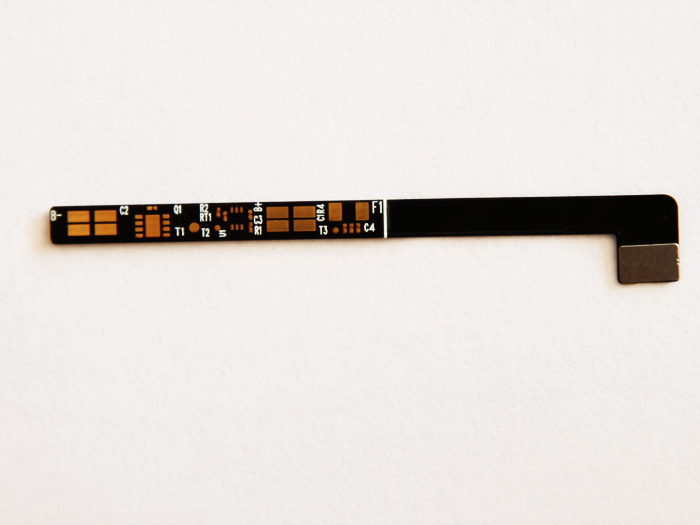

從結構上來看，電池 FPC 主要由柔性絕緣基材、銅箔導線以及覆蓋膜等部分組成。柔性絕緣基材通常采用聚酰亞胺（PI）薄膜，這種材料具有優異的耐高溫、耐化學腐蝕和機械強度特性，能夠在復雜多變的環境下保持穩定。銅箔導線則是電力傳輸的 “高速公路”，通過精密的蝕刻工藝形成特定的電路圖案，實現電池與主板、芯片、傳感器等元件之間的電氣連接。覆蓋膜如同守護者一般，覆蓋在銅箔導線上，起到絕緣保護的作用，防止短路等電氣故障的發生。

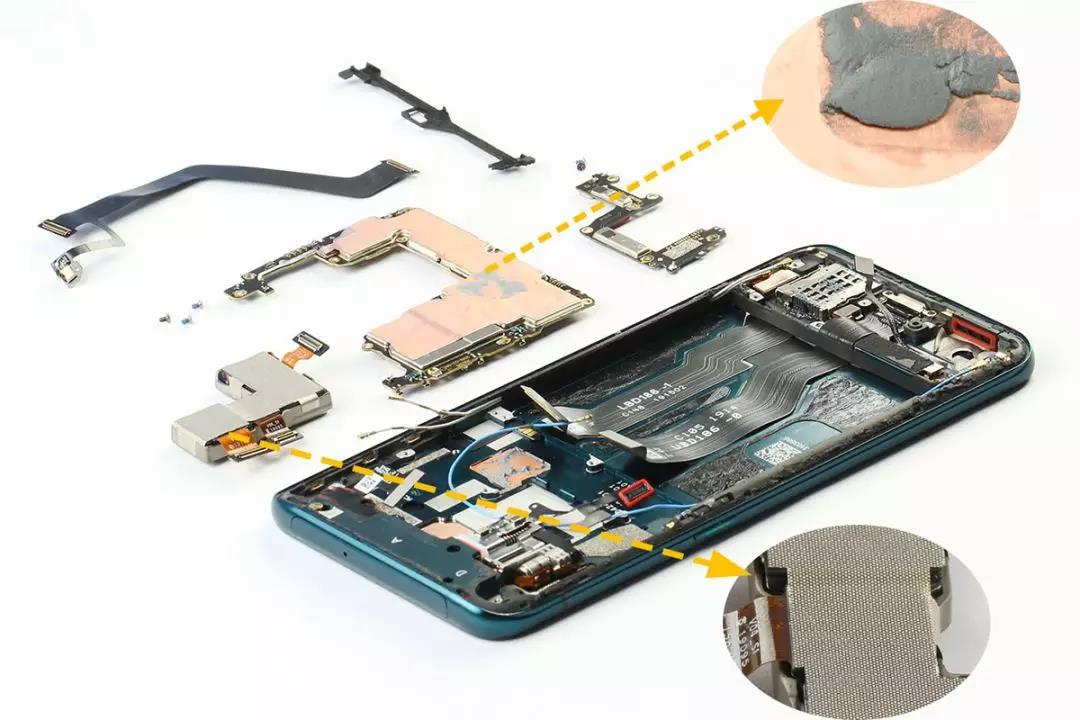

電池軟板在新能源便攜設備中的作用可謂是多方面且至關重要的。首先，它確保了電能的穩定傳輸。在設備運行過程中，電池產生的電能需要精確無誤地傳輸到各個耗電元件，電池 FPC 的低電阻特性能夠最大限度地減少電能在傳輸過程中的損耗，保證設備獲得充足而穩定的電力供應。例如，在智能手機中，當用戶進行多任務處理、運行大型游戲或使用高功率的相機功能時，大量的電能需要在瞬間從電池傳輸到處理器、顯示屏和攝像頭等部件，電池 FPC 能夠高效地完成這一任務，避免因電力不足或波動而導致的設備卡頓、死機甚至損壞等問題。
其次，電池 FPC 為設備的小型化設計提供了有力支持。由于其可以彎曲、折疊，能夠巧妙地適應設備內部各種狹小、不規則的空間，實現了在有限的空間內進行復雜的電路布局。以智能手表為例，其內部空間極為有限，但卻集成了電池、顯示屏、處理器、傳感器等眾多元件，電池 FPC 可以沿著手表的弧形輪廓進行鋪設，將電池與其他元件緊密連接，不僅節省了空間，還使得手表的整體設計更加緊湊、美觀。
在信號傳輸方面，電池 FPC 同樣發揮著不可或缺的作用。除了電力傳輸，它還負責傳輸各種控制信號、數據信號等。例如，在電池管理系統中，電池 FPC 將電池的電壓、電流、溫度等信息實時傳輸給管理芯片，以便芯片對電池的充放電過程進行精確控制，延長電池的使用壽命，確保電池的安全性。同時，在設備與外部設備進行數據交互時，如手機通過藍牙或 Wi-Fi 連接其他設備時，電池 FPC 也保障了相關信號的穩定傳輸，使得數據能夠快速、準確地傳輸和接收。
FPC廠關于電池 FPC 的制造工藝是一個復雜而精細的過程。設計環節需要綜合考慮設備的電氣性能要求、空間布局以及可制造性等多方面因素，運用專業的電子設計軟件進行電路設計和布局規劃。在生產過程中，首先要對柔性基材進行預處理，確保其表面平整、清潔。然后，通過壓合工藝將銅箔與基材緊密結合，接著利用光刻和蝕刻技術制作出精確的電路圖案。之后，進行覆蓋膜的貼合，并通過熱壓等方式使其牢固附著。最后，還要進行嚴格的質量檢測，包括電氣性能測試、外觀檢查、可靠性測試等，確保每一塊電池 FPC 都符合高標準的質量要求。
隨著新能源便攜設備技術的不斷發展，電池 FPC 也面臨著新的挑戰和機遇。例如，隨著設備性能的不斷提升，對電池 FPC 的電力傳輸能力和信號傳輸速度提出了更高的要求；同時，在環保和可持續發展的趨勢下，研發更加環保、可回收的電池 FPC 材料也成為了重要的研究方向。此外，在可穿戴設備、折疊屏設備等新興領域的興起，為電池 FPC 的應用拓展了更廣闊的空間，也促使其在柔韌性、可折疊性等方面進行進一步的創新和突破。
電池 FPC 作為新能源便攜設備中的關鍵部件，默默地在背后為我們的便捷科技生活提供著堅實的電力保障。通過不斷地技術創新和工藝改進，它將繼續解鎖更多新能源便攜設備的電力密碼，推動便攜設備向著更輕薄、更強大、更智能的方向不斷發展，讓我們在享受科技帶來的便利的同時，也能感受到其背后精密工程與技術的魅力。
