一使用軟板廠的FPC來集成外圍控制器的神機
今年又出現一使用軟板廠的FPC來集成外圍控制器的一神機——拆完扔水里依舊能防水!該機從配置到做工都找不出什么明顯的短板，驍龍835處理器、雙攝變焦鏡頭、8GB超大運存等等這些都是時下手機的頂級配置，還能加上出色的外觀設計和流暢的系統體驗。
這手機采用三段式的全金屬機身設計，同其他采用類似設計的手機一樣，支持防水機身周圍的卡扣比較緊，將屏幕與后蓋分離后，還能發現了一個很有意思的設計，Type-C接口和3.5mm耳機孔都后蓋這邊，通過排線與主板相連。這樣的設計在全金屬機身的手機上并不多見，而一般的手機在金屬后蓋一側基本上都沒有什么東西。
Type-C接口和3.5mm耳機孔通過四顆螺絲固定在后蓋上，而排線通過一個固定壓片固定在主板上，主板通過大量的螺絲固定在機身上，它的雙攝鏡頭，左邊的是1600萬像素的廣角鏡頭，該鏡頭光圈達到f/1.7；右邊則是2000萬像素的長焦鏡頭，支持PDAF相位對焦，擁有f/2.6的光圈。下半部分則是一個大號的揚聲器，由多顆螺絲固定，這個揚聲器的尺寸在同尺寸的手機中算是個大家伙了。

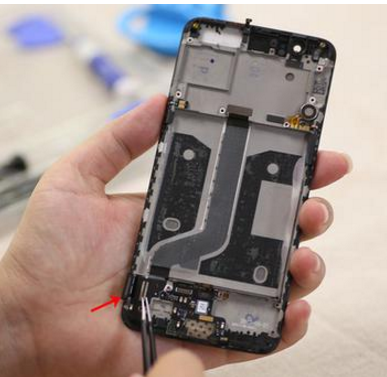

電池由不干膠固定，并且有塑料提手可以方便的將電池拉起來，這在維修更換電池時能夠方便很多。屏幕一側就沒有什么元器件了。注意，下圖中鑷子所指著的位置是屏幕排線的連接排線接口，其右側箭頭所指的位置是屏幕的排線，屏幕排線是在機身下部的，通過連接排線與主板相連。
看到這有網友可能會說一般的屏幕排線不是都放在機身靠上部位嗎。其實，屏幕本身除了面板外，還有一些外圍的控制器件集成在一個柔性電路板（FPC）上。不同手機會根據自身的結構設計情況，去擺放FPC的位置，因此有的手機的FPC在上邊，有的則在下邊。
因采用雙攝，結構上要節約空間，所以把FPC放在了手機底部，這種安裝方式是出于手機結構的考量，是很沒有問題的。像谷歌Pixel XL、三星的S8等機型就是將屏幕排線放在底部的，與這是相同的。

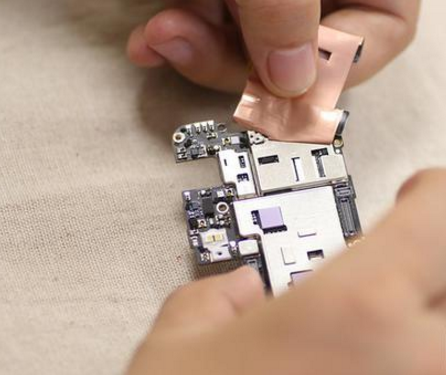

主板上有黑色的保護貼紙保護，主板上的這個保護貼紙并不一般，而是一層薄銅紙，這是有利于散熱的，
拆卸完了，隨后我們又將手機安裝好。決定試試這部拆過后又安裝好了的還能不能防水。于是它下水了！水中泡3分鐘！
經過測試這部手機依舊能夠防水！這是小編也沒有想想到的呀!
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
