一文讓你知道什么是FPC排線及功能用途是什么

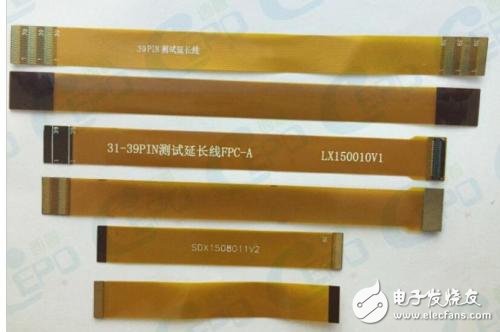

一、什么是FPC排線
說到FPC排線，大家肯定了解或熟悉了FPC是什么？FPC按功能分，可分為很多種，如FPC天線、FPC觸摸屏、FPC電容屏等，FPC排線就是其中的一種，通俗點說，FPC排線就是可在一定程度內彎曲的連接線組。
二、FPC排線的功能用途
FPC排線的功能就在于連接兩款相關的零件或產品?，F在，很多產品都用到了排線，因為它具有一定的可曲折性，在打印機、手機、筆記本等很多產品中都已采用FPC排線。生產FPC排線的廠家主要集中在珠三角地區，而其中又以深圳為首。
.jpg)
三、FPC排線構成與參數
FPC排線因為是FPC的一種，因此，它的構成與FPC的構成相同。FPC一般是長條形的，兩端設計成可插拔的針狀，可直接與連接器相連或焊接在產品上。中間一般為線路，因為FPC排線都需要一定的柔韌性，因此，基材一般是用壓延銅，耐曲折，柔韌。
排線參數：
最小線寬線距為3mil/3mil；
最小過線孔成品達到0.15mm。
四、FPC排線工藝
FPC排線用到的表面處理工藝一般是沉金，偶爾有防氧化。但防氧化工藝不能耐高溫，環境承受能力比沉金差，兩者價格相近，因此，絕大部分都采用沉金工藝了。此外，還有鍍錫噴錫等工藝，但軟板耐溫一般在280攝氏度以下，而噴錫時會有300攝氏度以上的溫度，而且錫膏硬度較小，所以也很少采用。
.jpg)
五、FPC排線優缺點
優點：
利用FPC可大大縮小電子產品的體積和重量，適用電子產品向高密度、小型化、高可靠方向發展的需要。因此，FPC在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上得到了廣泛的應用。除此之外，它還可以依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化。
缺點：
在生產產品的過程中，成本應該是考慮的最多的問題了。由于軟性fpc是為特殊應用而設計、制造的，所以開始的電路設計、布線和照相底版所需的費用較高。除非有特殊需要應用軟性fpc外，通常少量應用時，最好不采用。另外，既然已經投入了大量精力去做了，后期的維護自然也是必不可少的，所以錫焊和返工需要經過訓練的人員操作。
FPC排線的儲存
不同于其他產品，FPC柔性線路板其實是不能與空氣和水接觸。那么我們應該如何正確儲存這種產品呢？相信閱讀了以下內容，大家會找到答案的。
首先FPC柔性線路板的真空不能損壞，裝箱時需要在箱子邊上圍上一層氣泡膜，氣泡膜的吸水性比較好，這樣對防潮起到了很好的作用，當然，防潮珠也是不能少的。
其次，封箱后箱子一定要隔墻、離地存放在干燥通風處，還要避 免陽光照射。倉庫的溫度最好控制在23±3℃，55±10%RH，這樣的條件下，沉金、電金、噴錫、鍍銀等表面處理的PCB板一般能儲存6個月，沉銀、沉 錫、OSP等表面處理的PCB板一般能儲存3個月。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
