你真的了解（FPC）柔性電路板嗎？
PCB按照基材劃分，可分為柔性電路板、剛性線路板、剛柔結合版，根據不同的用途，使用于不同的設備之中。

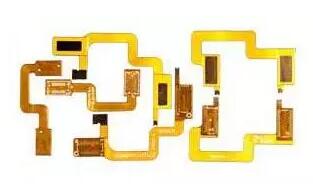

軟性印刷電路板（Flexible Printed Circuit.FPC），是由以聚酰亞胺或聚酯薄膜為基材制成的線路板，具有高度可撓性，在電器內部使用時便于組裝。隨著手機等數碼產品、電器的更新換代，為了實現更多的功能，FPC的功能顯得越來越顯著?，F在金百澤就FPC的優缺點，略談談FPC的特點。
優 點
可撓性
FPC柔性電路板最大的特點是其可撓性，使之更方便地在三維空間走線和裝連，也可卷曲或折疊，曲折上萬次也不會損壞。
節省空間與重量
與剛性PCB相比，FPC輕薄、扁平，減少了器備裝聯的體積，可以讓器備組裝其他更多的器件，以實現更多功能。在相同載流量下，與導線電纜相比，其重量可減輕約70%，與剛性PCB相比，重量減輕約90%。
設計可控性
電容、電感、特性阻抗等，與導線寬度、厚度、間距、絕緣層厚度、介電常數、損耗角正切等有關，影響到傳輸性。這些參數在設計導線電纜時不易辦到，而FPC則可以較為輕松地設計出來。
材料可選性
FPC的基材多種多樣，根據不同的要求使用不同的基材，可以節省成本。一般的使用，可使用聚酯薄膜，高端的應用，可使用聚酰亞薄膜。
安全性
FPC導線的各種參數高度一致性，實行整體端接，消除了電纜導線裝連時經常發生的錯誤和返工，故此很好地降低了故障的發生，具有較高的安全性。
缺 點
初始成本高
FPC是為特殊應用而設計、制造的，故此開始的電路設計、布線和照相底版所需的費用較高。
修補困難
FPC一旦制成后，要更改必須從底圖或編制的光繪程序開始，因此不易更改。其表面覆蓋一層保護膜，修補前要去除，修補后又要復原，這是比較困難的工作。
尺寸受限制
FPC通常用間歇法工藝制造，因此受到生產設備尺寸的限制，不能做得很長，很寬。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：單面有膠電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試
醫療按鍵軟板
-
-
型 號：RS01C00227A
層 數：1
板 厚：0.1mm
材 料：單面無膠電解材料
銅 厚：1/2 OZ
特 點：白油，貼鋼片
表面處理: 沉金2微英寸
最小線寬/線距：0.2mm/0.4mm
