    據說蘋果將會給其平板及電腦全裝上柔性電路板

    2017-12-05 03:05

    12月3日,凱基證券分析師郭明錤在最新發布的投資者報告中表示,蘋果明年將會在Mac筆記本、Apple Watch、iPad等產品線中使用新一代柔性電路板。其目標是提高筆記本內部空間利用率以及數據傳輸能力。

    但這里的柔性并不是說電路板可以直接掰彎了用。

    常見的綠色PCB電路板主要使用聚酰亞胺(PI)材料包裹銅箔制成。為了更加輕薄化,電路板上傳輸數據的銅箔厚度從12微米厚度逐漸壓縮成6~9微米的超薄壓延銅箔。

    由于高速傳輸的數據接口要求電路板必須能夠承受5G每秒上下的傳輸速度。高速傳輸中,超薄銅箔會產生高溫。

    由于聚酰亞胺(PI)材料的薄膜熱傳導系數和銅箔有差異。最終會導致PCB電路板基板翹曲,影響傳輸速度。

    而新型柔性電路板采用一種叫LCP的液晶聚合物來制作。由于LCP是液晶材料,可以控制分子取向方向來調節熱膨脹系數,最終達到和銅箔接近的性能,從而避免因為高溫發生基板翹曲,來承受更加高速的傳輸速度。讓MacBook等產品適用速度更快的USB3.2和下一代 Thunderbolt 等接口。

    同時,LCP液晶材料也能讓電路板的耐折性,傳熱性和防濕性得到了提升。用在天線模塊中,還可以承受更多的電磁頻率衰減。

    在最新發布的iPhone8和iPhoneX上,蘋果已經嘗試使用了這種新型柔性電路板。兩款手機的天線模塊以及iPhone X的TrueDepth相機模塊中就使用了柔性電路板技術。

    但郭明錤在最新投資者報告中也提到了生產難度,LCP材料柔性印刷電路板的生產難度要比傳統的 PCB電路板更大,因為前者尤其注重材料的穩定性、高溫加工過程、阻抗控制和更嚴格的蝕刻工藝。”

    不止是電腦,Career還在為Apple Watch LTE天線研發新的整合LCP技術的電路板?,F有的Apple Watch的天線也同樣是該公司開發的。

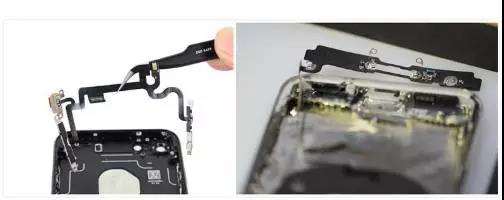

    左:iPhone 7天線,右:采用柔性電路板的iPhone X天線

    最后,郭明錤還在報告中做出預測,如果蘋果明年采用LCP電路板后,其他科技公司有可能也會跟進,這將大大增進LCP電路板的使用率。

    此前,他還在一份簡報中稱,下一代蘋果手機上可能會至少整合兩個同樣使用LCP材料的天線模塊,并采用英特爾的XMM 7560和高通的驍龍X20基帶芯片。這樣可以利用高速傳輸技術,帶來更快的數據傳輸速度。
